تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم المحرك: | C7.1 | رقم الجزء: | 474-4960 4744960 |
|---|---|---|---|
| اسم المنتج: | جهاز التأرجح | رقم الآلة: | M315F M317F M318F M323F |
| التطبيق: | حفارة | مهلة: | 1-3 أيام للتسليم |
| التعبئة: | كرتونة التصدير القياسية | ||
| إبراز: | جهاز تأرجح الحفار C7.1,جزء تأرجح محرك M318F,جهاز التأرجح الحفار مع الضمان,M318F engine swing part,excavator swing device with warranty |
||

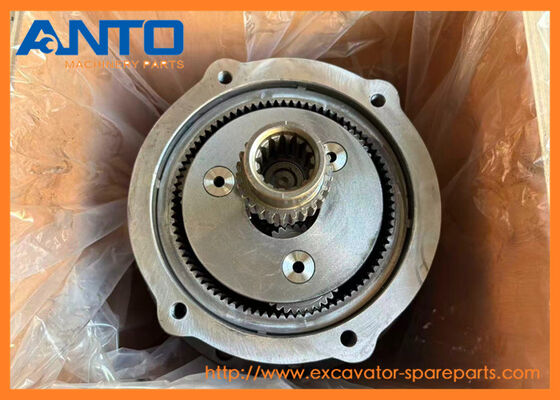

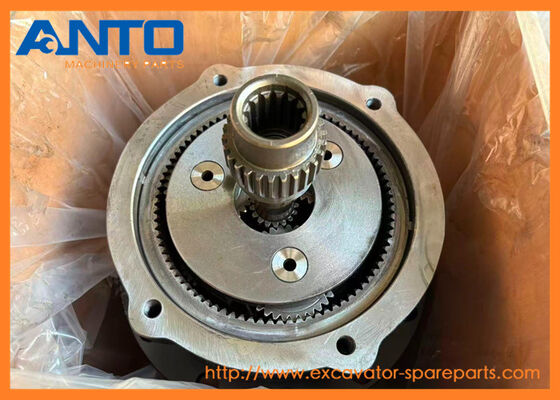

474-4960 4744960 قطع غيار جهاز التأرجح للحفارات تناسب C7.1 M315F M317F M318F M323F
المواصفات
| رقم المحرك | C7.1 |
| الاسم | جهاز التأرجح |
| رقم القطعة | 474-4960 4744960 |
| رقم الآلة | M315F M317F M318F M323F |
| المهلة الزمنية | 1-3 أيام |
| الجودة | علامة تجارية جديدة، جودة OEM |
| الحد الأدنى لكمية الطلب | 1 قطعة |
| وسائل النقل | عن طريق البحر/الجو، DHL FEDEX UPS TNT |
| التعبئة | حسب الطلب أو التعبئة القياسية |
| ميزات التصميم الرئيسية | 1. نظام فرامل متكامل: يتم تشغيل الفرامل التي تعمل بالزنبرك تلقائيًا عند فقدان الضغط الهيدروليكي (مثل إيقاف تشغيل المحرك)، مما يمنع دوران العربة العلوية العرضي ويضمن سلامة المشغل |
| 2. تخفيض التروس الكوكبية: مجموعة تروس من 3 مراحل تضخم عزم دوران المحرك مع تقليل السرعة، وهي مثالية للدوران في الأحمال الثقيلة دون التضحية بالتحكم | |
| 3. صمام تخفيف الضغط: يحد صمام الأمان المدمج من ضغط النظام لمنع التحميل الزائد لجهاز التأرجح وخطوط الهيدروليكية | |
| 4. منفذ التصريف: يسهل أخذ عينات الزيت ومراقبة الضغط للصيانة التنبؤية | |
| 5. غلاف محكم الإغلاق: تصنيف الحماية IP67 – يمنع الغبار والرطوبة والحطام من دخول علبة التروس، مما يطيل عمر الخدمة | |
| مبدأ العمل | 1. مدخلات الطاقة: يتدفق السائل الهيدروليكي المضغوط من المضخة الرئيسية للحفارة إلى محرك المكبس المحوري، مما يؤدي إلى دوران عمود المحرك. |
| 2. تضخيم عزم الدوران: يدفع عمود المحرك الترس الشمسي لعلبة التروس الكوكبية؛ تدور التروس الكوكبية حول الترس الشمسي والترس الحلقي، مما يؤدي إلى تضخيم عزم الدوران من خلال تخفيض من 3 مراحل. | |
| 3. محرك الدوران: يتصل عمود الخرج النهائي للترس بالعربة العلوية للحفارة، وينقل عزم الدوران لتمكين الدوران بزاوية 360 درجة. | |
| 4. التحكم في الفرملة: عندما يحرر المشغل عصا التحكم في التأرجح، يتم قطع الضغط الهيدروليكي على الفرامل؛ تدفع النوابض أقراص الفرامل معًا لقفل جهاز التأرجح. يجب تطبيق الضغط الهيدروليكي لتحرير الفرامل للدوران. |
الحفارات M315F M317F M318F M323F C.ate.rpillar.
| 4622943 DRIVE GP-FINAL |
| C A T |
| 4579542 DRIVE GP-SWING |
| C A T |
| 4512268 DRIVE GP-PUMP |
| C A T |
| 4385835 DRIVE & MTG GP-SWING |
| C A T |
| 4385834 DRIVE & MTG GP-SWING |
| C A T |
| 3926907 DRIVE GP-FAN |
| C A T |
| 5076558 DRIVE GP-FINAL |
| C A T |
| 5076557 DRIVE GP-FINAL |
| C A T |
| 4883075 DRIVE GP-SWING |
| C A T |
| بوز. | رقم القطعة | الكمية | اسم القطع | التعليقات |
| 1 | 438-5765 Y | [1] | MOTOR GP-SWING | |
| 2 | 474-4960 Y | [1] | DRIVE GP-SWING | |
| 3 | 101-7404 M | [4] | BOLT-SOCKET HEAD (M10X1.5X30-MM) | |
| 4 | 107-9403 M | [12] | BOLT-SOCKET HEAD (M16X2X35-MM) | |
| M | جزء متري | |||
| Y | رسم توضيحي منفصل |
1 قطع هيدروليكية: مضخة هيدروليكية، صمام رئيسي، أسطوانة هيدروليكية، محرك نهائي، محرك حركة، آلات التأرجح، محرك التأرجح وما إلى ذلك.
2 قطع المحرك: مجموعة المحرك، المكبس، حلقة المكبس، كتلة الأسطوانة، رأس الأسطوانة، العمود المرفقي، الشاحن التوربيني، مضخة حقن الوقود، محرك التشغيل والمولد وما إلى ذلك.
3 جزء الهيكل السفلي: بكرة المسار، بكرة الناقل، وصلة المسار، حذاء المسار، العجلة المسننة، العاطل ووسادة العاطل وما إلى ذلك.
4 قطع الكابينة: كابينة المشغل، تسخير الأسلاك، الشاشة، وحدة التحكم، المقعد، الباب وما إلى ذلك.
5 قطع التبريد: المبرد، مكيف الهواء، الضاغط، المبرد اللاحق وما إلى ذلك.
6 أجزاء أخرى: مجموعة الخدمة، دائرة التأرجح، غطاء المحرك، وصلة التأرجح، خزان الوقود، الفلتر، الذراع، الذراع، الدلو وما إلى ذلك.
تفاصيل التعبئة :
التعبئة الداخلية: غشاء بلاستيكي للتغليف
التعبئة الخارجية: خشبية
الشحن :
في غضون 3 أيام بعد استلام الدفعة، عن طريق الجو أو عن طريق البريد السريع أو عن طريق البحر على أساس
الكمية والظروف الطارئة.
1. عن طريق شركات البريد السريع: DHL و UPS و FEDEX و TNT هي شركات البريد السريع الرئيسية التي نتعاون معها،
2. عن طريق الجو: التسليم من مطار قوانغتشو إلى مطار مدينة وجهة العميل.
3. عن طريق البحر: التسليم من ميناء هوانغبو.
