تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج الآلة: | 950 جرام 950 ساعة 960 ف 962 جرام 962 ساعة 966 ج 966 ساعة | نموذج المحرك: | 3176 |
|---|---|---|---|

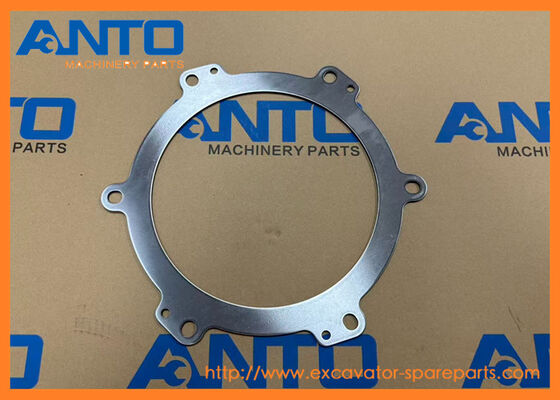

| اسم المنتج: | لوحة القابض | تطبيق: | حفارة |
| رقم الجزء: | 7T-3343 7T3343 | التعبئة: | كرتونة التصدير القياسية |
| إبراز: | 950H لوحة مشبك الحفر,قطعة احتياطية لوحة المشبك 960F,966C عدادة تعويض الحفار |
||
| الاسم | لوحة قابض |
| رقم القطعة | 7T-3343 7T3343 |
| موديل الماكينة | 950G 950G II 950H 960F 962G 962G II 962H 966C 966H 966K |
| الفئة | مجموعة كوكبية - ناقل الحركة |
| وقت التسليم | 1-3 أيام |
| الجودة | جديد تمامًا، جودة OEM |
| الحد الأدنى للطلب | 1 قطعة |
| وسائل النقل | بحراً/جواً، DHL FEDEX UPS TNT EMS |
| التعبئة | حسب الطلب أو التعبئة القياسية |
| 1. نقل عزم الدوران وتوصيل/فصل الطاقة يعمل مع أقراص الاحتكاك في حزمة قابض الكواكب. عند تطبيق الضغط الهيدروليكي، فإنه يضغط على ألواح الاحتكاك لنقل عزم دوران المحرك إلى مجموعات التروس الكوكبية؛ عند تحرير الضغط، يتم قطع تدفق الطاقة لتبديل التروس. |
| 2. تحمل قوة رد الفعل كلوحة رد فعل فولاذية، فهي تتحمل قوة الضغط من المكبس الهيدروليكي، وتوفر دعمًا صلبًا لأقراص الاحتكاك، وتحافظ على ضغط موحد عبر سطح الاحتكاك. |
| 3. التحكم في خلوص القابض يحدد الفجوة الهوائية الدقيقة بين ألواح القابض. حافظ على الخلوص المناسب لمنع السحب عند فصل القابض وضمان الاتصال الكامل أثناء التعشيق. |
| 4. مقاومة أحمال الصدمات الثقيلة مصنوعة من الفولاذ المقوى المعالج بالحرارة. يتحمل أحمال الصدمات المتكررة، وزيادات عزم الدوران أثناء التبديل الأمامي/العكسي ودورات الحفر الثقيلة. |
| 5. توزيع حرارة مستقر ينقل حرارة الاحتكاك بعيدًا عن أسطح التلامس أثناء الانزلاق والتبديل، ويقلل من ارتفاع درجة حرارة مادة الاحتكاك محليًا. |
CHALLENGER 65 65C 65E 75 75C 75D 75E 85C 85D 85E 95E
ناقل الأدوات المتكامل IT62G IT62G II
لودر تحميل وتفريغ R1300G II
لودر بعجلات 950F II 950G 950G II 950H 960F 962G 962G II 962H 966C 966H 966K
| 24L3-30710 PLATE |
| 100D-7, 110D-7E, 15BT-9, 16B-9, 180D-9, 22B-9, 22BH-9, 250D-9, 40B-9, 50D-7A, 50D-7K, 50DE, 50DEACE, 50DF, 80D-9, 80DE, 80DEACE, H70, H80, HL720-3, HL720-3C, HL730-7, HL730-7A, HL7303, HL7303C, HL730T... |
| 21EM-45070 PLATE-VANE |
| 33HDLL, 42HDLL, HX180L, R110-7, R110-7A, R125LCR-9A, R130LC3, R130W3, R140LC-7, R140LC-7A, R140LC9, R140LC9A, R140LC9S, R140W7, R140W7A, R140W9, R140W9A, R140W9S, R145CR9, R145CR9A, R160LC3, R160LC7, ... |
| 72N6-05040 PLATE-HINGE |
| HX180L, HX235L, R110-7, R110-7A, R1200-9, R125LCR-9A, R140LC-7, R140LC-7A, R140LC9, R140LC9A, R140W7, R140W7A, R140W9, R140W9A, R145CR9, R145CR9A, R160LC7, R160LC7A, R160LC9, R160LC9A, R160W9A, R170W7... |
| 72N6-05050 PLATE-HANDLE |
| HW140, HW210, HX140L, HX160L, HX180L, HX220L, HX220NL, HX235L, HX260L, HX300L, HX330L, HX380L, HX430L, HX480L, HX520L, R110-7, R110-7A, R1200-9, R125LCR-9A, R140LC-7, R140LC-7A, R140LC9, R140LC9A, R14... |
| 75N4-03330 PLATE |
| HX180L, HX235L, R1200-9, R125LCR-9A, R140LC9, R140LC9A, R140W9, R140W9A, R145CR9, R145CR9A, R160LC9, R160LC9A, R160W9A, R170W9, R180LC9, R180LC9A, R180W9A, R210LC9, R210NLC9, R210W-9, R210W9A, R210W9A... |
| 71Q6-04960 PLATE |
| HX180L, HX235L, R1200-9, R125LCR-9A, R140LC9, R140LC9A, R140LC9S, R140W9, R140W9A, R140W9S, R145CR9, R145CR9A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R170W9S, R180LC9, R180LC9A, R180LC9S, R180W... |
| XKAY-00538 PLATE |
| HX160L, HX180L, R160LC7, R160LC7A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W7, R170W7A, R170W9, R170W9S, R180LC7, R180LC7A, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R200W7, R200W7A, R210LC7, R... |
| 21Q6-60030 PLATE |
| R1200-9, R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9A, R210W9AMH, R210W9MH, R210W9S, R220LC9A, R220NLC9A, R250LC9, R250LC9A, R260LC9S, R290LC9, R290LC9MH, R300LC9A, R300LC9S, R300LC9SH, R... |
| 71Q6-21270 PLATE WA |
| HX180L, R1200-9, R140LC9, R140LC9A, R140LC9S, R140W9A, R160LC9, R160LC9A, R160LC9S, R160W9A, R180LC9, R180LC9A, R180LC9S, R180W9A, R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R220LC9A, R220NLC9A |
| الموضع. | رقم القطعة | الكمية | اسم القطعة | تعليقات |
| 1 | 0L-1558 | [1] | برغي (1/2-20X3.25-إنش) | |
| 2 | 5D-6141 | [1] | مثبت | |
| 3 | 2H-2665 | [1] | حلقة مانعة للتسرب | |
| 4 | 9W-2147 | [1] | وصلة | |
| 5 | 3S-9880 | [1] | واقي | |
| 6 | 9F-5088 | [1] | مانع تسرب شفة | |
| 7 | 0S-1594 | [6] | برغي (3/8-16X1-إنش) | |
| 8 | 9W-2799 | [1] | غطاء | |
| 9 | 1U-8846 B | مانع تسرب حشية | ||
| 10 | 7T-9759 | [1] | دوار حساس (70 سنًا) | |
| 11 | 8E-3963 | [1] | مجموعة محامل أسطوانية | |
| 12 | 006-7241 | [1] | حلقة | |
| 13 | 3J-1907 | [2] | حلقة مانعة للتسرب | |
| 14 | 2P-1294 | [1] | سدادة مانعة للتسرب | |
| 15 | 105-4364 C | [1] | هيكل قابض | |
| 16 | 1D-4569 | [21] | برغي (1/2-13X4.25-إنش) | |
| 17 | 4J-1253 | [1] | حلقة مانعة للتسرب | |
| 18 | 8M-4988 | [1] | حلقة مانعة للتسرب | |
| 19 | 7T-6356 | [1] | مجموعة حامل | |
| 2D-6642 | [4] | كرة | ||
| 20 | 7M-3916 | [1] | جلبة | |
| 21 | 3N-9423 | [1] | حلقة مانعة للتسرب | |
| 22 | 3S-8109 | [4] | دبوس زنبركي | |
| 23 | 7T-3060 | [4] | عمود كوكبي | |
| 24 | 7T-5273 | [4] | ترس كوكبي (29 سنًا) | |
| 5P-8451 | [4] | محمل | ||
| 25 | 8E-8303 | [8] | قرص دفع | |
| 26 | 8E-8302 | [1] | قرص دفع | |
| 27 | 7T-6357 | [1] | قرص دفع | |
| 28 | 1P-9216 | [1] | حلقة مانعة للتسرب | |
| 29 | 7T-5507 | [1] | حلقة مانعة للتسرب | |
| 30 | 7T-5334 | [1] | مكبس | |
| 31 | 8P-1656 | [4] | لوحة قابض | |
| 32 | 6Y-2027 | [4] | قرص احتكاك | |
| 33 | 2L-3845 C | [5] | دبوس | |
| 34 | 5J-9104 | [5] | زنبرك | |
| 35 | 1S-9989 | [5] | دبوس رد فعل | |
| 36 | 7T-5271 | [1] | ترس حلقي (84 سنًا) | |
| 37 | 9S-4191 | [2] | سدادة حلقة مانعة للتسرب | |
| 38 | 8E-6627 | [1] | هيكل قابض | |
| 39 | 1T-0765 | [2] | برغي (3/8-16X1-إنش) | |
| 40 | 4J-1253 | [1] | حلقة مانعة للتسرب | |
| 41 | 1M-3937 | [1] | حلقة مانعة تسرب معدنية | |
| 42 | 9W-9404 | [1] | مجموعة حامل | |
| 2D-6642 | [2] | كرة | ||
| 43 | 102-2176 | [2] | حلقة قفل | |
| 44 | 3N-9423 | [2] | حلقة مانعة للتسرب | |
| 45 | 4H-7925 | [1] | حلقة مانعة تسرب معدنية | |
| 46 | 7G-5675 | [2] | حلقة مانعة للتسرب | |
| 47 | 6P-7773 | [2] | حلقة مانعة للتسرب | |
| 48 | 7T-1270 | [4] | عمود كوكبي | |
| 49 | 8E-8303 | [8] | قرص دفع | |
| 50 | 7T-1286 | [4] | ترس كوكبي (26 سنًا) | |
| 5P-8451 | [4] | محمل | ||
| 51 | 3S-8109 | [8] | دبوس زنبركي | |
| 52 | 6T-6987 | [1] | مكبس قابض | |
| 53 | 7T-3343 | [8] | لوحة قابض | |
| 54 | 7T-3456 | [7] | قرص احتكاك | |
| 55 | 5J-9104 | [4] | زنبرك | |
| 56 | 8E-6629 | [1] | ترس حلقي (75 سنًا) | |
| 57 | 8E-6628 | [1] | هيكل قابض | |
| 58 | 9W-8491 | [1] | مجموعة حامل | |
| 2D-6642 | [2] | كرة | ||
| 59 | 7T-1271 | [4] | عمود كوكبي | |
| 60 | 8E-8298 | [8] | قرص دفع | |
| 61 | 7T-1285 | [4] | ترس كوكبي (23 سنًا) | |
| 7S-4534 | [4] | محمل مقفص | ||
| 62 | 7T-4569 | [1] | ترس حلقي (90 سنًا) | |
| 63 | 8E-6630 | [1] | مكبس قابض | |
| 64 | 5P-9862 | [2] | حلقة | |
| 65 | 7T-1277 | [2] | ترس شمسي (42 سنًا) | |
| 66 | 3S-3440 | [2] | وردة موجية (سمك 68.1X80.8X0.5 مم) | |
| 67 | 9F-3823 | [2] | حلقة مانعة للتسرب | |
| 68 | 7T-4529 | [1] | حامل ترس حلقي | |
| 69 | 8E-4886 | [1] | حامل كوكبي | |
| 70 | 2S-3567 | [3] | برغي برأس 12 نقطة (3/8-16X2.75-إنش) | |
| 71 | 7T-1271 | [3] | عمود كوكبي | |
| 72 | 8E-8298 | [6] | قرص دفع | |
| 73 | 7T-1285 | [3] | ترس كوكبي (23 سنًا) | |
| 7S-4534 | [3] | محمل مقفص | ||
| 74 | 3S-8109 | [3] | دبوس زنبركي | |
| 75 | 135-1993 | [1] | لوحة مركزية | |
| 76 | 7T-3343 | [3] | لوحة قابض | |
| 77 | 7T-3456 | [2] | قرص احتكاك | |
| 78 | 7J-5938 | [4] | زنبرك | |
| 79 | 6T-6987 | [1] | مكبس قابض | |
| 80 | 6P-7773 | [1] | حلقة مانعة للتسرب | |
| 81 | 7G-5675 | [1] | حلقة مانعة للتسرب | |
| 82 | 8E-5295 | [1] | مجموعة تروس (90 سنًا) | |
| 6V-4431 | [9] | سدادة كوب | ||
| 83 | 7T-1279 | [1] | قفص محمل | |
| 84 | 1S-0579 | [1] | محمل كروي | |
| 85 | 7T-1283 | [1] | لوحة تثبيت | |
| 86 | 7T-5272 | [1] | عمود مركزي | |
| 87 | 5V-9266 | [4] | قضيب | |
| 88 | 7T-4883 | [1] | مجموعة عمود | |
| 7T-4251 | [1] | جلبة | ||
| 89 | 8E-4887 | [1] | هيكل قابض | |
| 90 | 5P-8245 | [8] | وردة صلبة (سمك 13.5X25.5X3 مم) | |
| 91 | 8T-1121 | [6] | برغي (1/2-13X8.75-إنش) | |
| 92 | 2M-8868 | [1] | حلقة محمل خارجية | |
| 93 | 2A-1531 | [2] | برغي (1/2-13X6.5-إنش) | |
| B | حسب الحاجة | |||
| C | تغيير من النوع السابق | |||
| R | قد تتوفر قطعة مجددة |
