تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة: | قطع غيار كهربائية | نموذج: | 330D 336D |
|---|---|---|---|

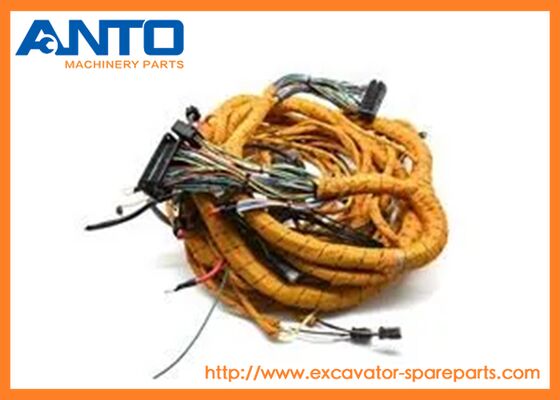

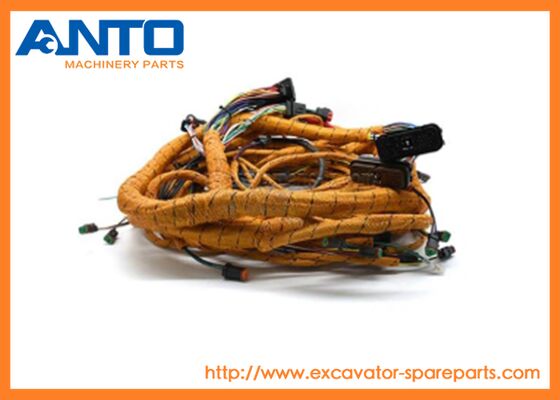

| أجزاء لا.: | 306-8797 | اسم الأجزاء: | تسخير الأسلاك الرئيسية |
| ضمان: | 3/6/12 شهرا | طَرد: | حزمة الصندوق القياسية |
| إبراز: | C9 حزمة الأسلاك الحفارة,330D الهيكل السلكية السلكية,336D قطع كهربائية للحفر,330D chassis wiring harness,336D excavator electric parts |
||
| اسم قطع غيار الحفارات | تسخير الأسلاك الرئيسي |
| موديل المعدة | 330D 336D |
| فئة القطع | قطع غيار كهربائية للحفارات |
| حالة قطع الغيار | جديد تمامًا |
| الحد الأدنى لطلب الشراء (قطعة، طقم) | 1 |
| توفر القطع | متوفر بالمخزون |
| وقت التسليم | 1-3 أيام |
|
الوظيفة الأساسية:
يعمل كنظام عصبي كهربائي مركزي لهيكل الحفار، وينقل الطاقة الكهربائية وإشارات التحكم بين وحدة التحكم الرئيسية (ECM)، ولوحة القيادة، والمستشعرات، والمشغلات، والأضواء، والمكونات الإلكترونية الأخرى المثبتة على الهيكل السفلي والإطار والهيكل الخارجي. |
|
الدور:
ينظم ويحمي ويربط جميع الدوائر الكهربائية الخارجية للهيكل، مما يضمن الاتصال الموثوق وتوزيع الطاقة في بيئات العمل القاسية. |
| سلسلة 330D: 330D، 330D L، 330D LN |
| سلسلة 336D: 336D، 336D L، 336D LN |
| سلسلة 340D: 340D L |
| وحدات الطاقة الهيدروليكية المتنقلة: 330D، 336D |
| الموضع | رقم القطعة | الكمية | اسم القطعة | ملاحظات |
| 1 | 2G-8767 | [2] | وردة (10.5X60X3-مم سمك) | |
| 2 | 3S-2093 C | [43] | شريط كابل | |
| 3 | 263-9574 | [2] | بطارية (12 فولت، لا تحتاج صيانة) | |
| 4 | 4N-0205 | [2] | فاصل (0.42X0.75X0.6-بوصة سمك) | |
| 5 | 5I-8270 | [1] | غطاء بطارية | |
| 6 | 6G-2256 | [2] | مشبك | |
| 7 | 6G-2263 | [3] | فاصل (10.5X19X28.5-مم سمك) | |
| 8 | 6W-6005 | [1] | مثبت بطارية | |
| 9 | 7I-2673 | [5] | شريط كابل | |
| 10 | 7K-1181 | [25] | شريط كابل | |
| 11 | 7Y-5456 | [2] | حلقة مطاطية | |
| 12 | 7Y-8165 | [2] | حلقة مطاطية | |
| 13 | 087-4587 | [1] | حلقة مطاطية | |
| 14 | 091-9035 | [1] | فاصل (11X25X20-مم سمك) | |
| 15 | 107-8618 | [1] | مجموعة مستشعر درجة الحرارة (الهواء المحيط) | |
| 102-8803 | [1] | طقم مستقبل (3 سنون) | ||
| (يشمل المستقبل ووتد) | ||||
| 8T-8729 | [3] | دبوس موصل (16-مقياس إلى 18-مقياس) | ||
| 112-4550 E | كم (31 سم) | |||
| 16 | 111-4836 | [9] | مشبك | |
| 17 | 111-4837 | [12] | مشبك | |
| 18 | 111-4838 | [16] | مشبك | |
| 19 | 111-4839 | [16] | شريط | |
| 20 | 116-0118 C | [13] | مشبك | |
| 21 | 128-8886 | [1] | مجموعة شريط أرضي | |
| 22 | 130-1433 | [1] | فاصل (11X25X17-مم سمك) | |
| 23 | 132-1806 | [1] | مجموعة شريط أرضي | |
| 24 | 148-5018 | [1] | حلقة مطاطية | |
| 25 | 170-6929 | [1] | مجموعة كابل | |
| 5P-0761 E | كابل (00-مقياس، أحمر)(31 سم) | |||
| 9G-0002 | [1] | غطاء طرفي (أحمر)(طرف موجب للبطارية) | ||
| 9G-0005 | [1] | غطاء طرفي (أسود)(طرف سالب للبطارية) | ||
| (يشمل كل غطاء) | ||||
| 8L-8413 | [1] | شريط كابل (أبيض) | ||
| 8C-5918 | [1] | مجموعة طرف بطارية (سالب) | ||
| 8T-9756 | [1] | مجموعة طرف بطارية (موجب) | ||
| (يشمل كل طرف) | ||||
| 1M-6119 | [1] | برغي (5/16-18X1.375-بوصة) | ||
| 1M-6120 | [1] | صمولة (5/16-18-ملولب) | ||
| 26 | 204-1611 | [1] | شريط (مزدوج) | |
| 27 | 204-1614 | [1] | مجموعة دعامة | |
| 28 | 231-1827 | [1] | مجموعة كابل | |
| 1S-7252 | [1] | طرف كابل (00-مقياس، برغي 3/8-بوصة) | ||
| 5P-0747 E | كابل (00-مقياس، أسود)(23 سم) | |||
| 9G-0003 | [1] | غطاء طرفي (أسود)(طرف سالب للبطارية) | ||
| 8L-8413 | [1] | شريط كابل (أبيض) | ||
| 9G-8909 | [1] | غطاء طرفي (أسود)(مفتاح فصل) | ||
| 8T-9757 | [1] | مجموعة طرف بطارية (سالب) | ||
| 1M-6119 | [1] | برغي (5/16-18X1.375-بوصة) | ||
| 1M-6120 | [1] | صمولة (5/16-18-ملولب) | ||
| 29 | 238-2501 | [1] | مقبض | |
| 30 | 238-2528 | [1] | قضيب | |
| 31 | 251-0153 | [1] | مجموعة دعامة | |
| 32 | 251-0467 | [1] | مجموعة دعامة | |
| 33 | 251-0625 | [1] | مجموعة كابل | |
| 1S-7251 | [1] | طرف كابل (00-مقياس، برغي 1/2-بوصة) | ||
| 5P-0761 E | كابل (00-مقياس، أحمر)(413 سم) | |||
| 8N-0869 | [1] | غطاء طرفي (أحمر)(محرك بدء التشغيل) | ||
| 9G-0004 | [1] | غطاء طرفي (أحمر)(بطارية) | ||
| 8L-8413 | [1] | شريط كابل (أبيض) | ||
| 8C-5917 | [1] | مجموعة طرف بطارية (موجب) | ||
| 1M-6120 | [1] | صمولة (5/16-18-ملولب) | ||
| 1M-6119 | [1] | برغي (5/16-18X1.375-بوصة) | ||
| 34 | 259-5130 | [1] | مجموعة دعامة | |
| 35 | 259-5132 | [1] | مجموعة دعامة | |
| 36 | 291-7780 | [1] | مجموعة دعامة | |
| 37 | 306-8797 C | [1] | مجموعة تسخير هيكل | |
| 102-8802 | [4] | طقم مستقبل (2 سنون) | ||
| 102-8803 | [3] | طقم مستقبل (3 سنون) | ||
| 102-8804 | [1] | طقم مستقبل (4 سنون) | ||
| 102-8806 | [1] | طقم مستقبل (8 سنون) | ||
| 176-9299 | [2] | طقم مستقبل (3 سنون) | ||
| (يشمل كل طقم مستقبل المستقبل ووتد) | ||||
| 8T-8729 | [8] | دبوس موصل (16-مقياس إلى 18-مقياس) | ||
| 8T-8730 | [52] | مقبس موصل (16-مقياس إلى 18-مقياس) | ||
| 3S-2093 | [31] | شريط كابل | ||
| 3T-4688 | [1] | طرف حلقي (4-مقياس، برغي 7/16-بوصة) | ||
| 7Y-3962 | [1] | طرف حلقي (ذكر) | ||
| 7Y-3963 | [1] | طرف حلقي (أنثى) | ||
| 8T-8737 | [168] | سدادة مانعة للتسرب | ||
| 8T-8827 | [2] | غطاء (أحمر) | ||
| 9X-4998 | [1] | مقبس (14-مقياس إلى 16-مقياس) | ||
| 103-2529 E | خرطوم (80 سم) | |||
| 9W-0852 | [17] | دبوس موصل (14-مقياس إلى 16-مقياس) | ||
| 9W-0844 | [11] | مقبس موصل (14-مقياس إلى 16-مقياس) | ||
| 116-0126 | [1] | غطاء قابس | ||
| 116-0128 | [2] | مانع تسرب | ||
| 116-0255 | [2] | طرف شفرة (10-مقياس إلى 20-مقياس) | ||
| 119-3662 E | أنبوب انكماش حراري (قطر 10.85 مم)(46 سم) | |||
| 121-1038 | [1] | غطاء مستقبل | ||
| 121-1039 | [1] | طرف (ذكر) | ||
| 125-7874 E | أنبوب انكماش حراري (قطر 5.72 مم)(65 سم) | |||
| 125-7875 E | أنبوب انكماش حراري (قطر 7.44 مم)(35 سم) | |||
| 9X-3402 | [120] | مقبس موصل (16-مقياس إلى 18-مقياس) | ||
| 126-1768 | [10] | مقبس موصل (14-مقياس إلى 16-مقياس) | ||
| 9G-4343 | [4] | طرف حلقي (4-مقياس، برغي 1/4-بوصة) | ||
| 5P-3454 | [1] | طرف حلقي (4-مقياس، برغي 5/16-بوصة) | ||
| 9G-4336 | [1] | طرف حلقي (4-مقياس، برغي 3/8-بوصة) | ||
| 9G-4344 | [1] | طرف حلقي (4-مقياس، برغي 1/2-بوصة) | ||
| 2L-8049 | [1] | طرف حلقي (6-مقياس، برغي رقم 10) | ||
| -أو- | ||||
| 2L-8057 | [1] | طرف حلقي (8-مقياس، برغي رقم 10) | ||
| 2L-8050 | [1] | طرف حلقي (6-مقياس، برغي 1/4-بوصة) | ||
| -أو- | ||||
| 2L-8058 | [1] | طرف حلقي (8-مقياس، برغي 1/4-بوصة) | ||
| 2L-8069 | [6] | طرف حلقي (2-مقياس إلى 10-مقياس، برغي 3/8-بوصة) | ||
| 2L-8075 | [4] | طرف حلقي (14-مقياس إلى 16-مقياس، برغي رقم 8) | ||
| 2L-8079 | [1] | طرف حلقي (14-مقياس إلى 16-مقياس، برغي 3/8-بوصة) | ||
| 134-3297 | [1] | مانع تسرب | ||
| 9X-3401 | [58] | دبوس موصل (16-مقياس إلى 18-مقياس) | ||
| 153-2620 | [1] | مجموعة قابس موصل (54 سن، أسود) | ||
| 163-6759 | [1] | مانع تسرب | ||
| 153-2630 | [1] | مجموعة قابس موصل (54 سن، بني) | ||
| 163-6759 | [1] | مانع تسرب | ||
| 155-2270 | [18] | طقم قابس توصيل (2 سنون) | ||
| 155-2271 | [1] | طقم قابس توصيل (4 سنون) | ||
| 1155-2260 | [2] | طقم قابس توصيل (3 سنون) | ||
| (يشمل كل طقم قابس القابس، الوتد ومانع التسرب الداخلي) | ||||
| 160-7689 | [1] | مجموعة قابس موصل (70 سن) | ||
| 159-9322 | [1] | حلقة دائرية مانعة للتسرب | ||
| 163-6637 | [1] | مجموعة مستقبل موصل (54 سن، أسود) | ||
| 163-6773 | [2] | سدادة مانعة للتسرب | ||
| 174-3016 | [2] | مجموعة قابس موصل (3 سنون) | ||
| 230-4009 | [2] | مجموعة قابس موصل (12 سن) | ||
| (يشمل) | ||||
| 264-7034 | [1] | مانع تسرب موصل | ||
| 230-4011 | [8] | مجموعة قابس موصل (2 سنون) | ||
| (يشمل) | ||||
| 264-7029 | [1] | مانع تسرب موصل | ||
| 230-4013 | [4] | مجموعة قابس موصل (3 سنون) | ||
| (يشمل) | ||||
| 264-7030 | [1] | مانع تسرب موصل | ||
| 230-5010 | [2] | مجموعة قابس موصل (6 سنون) | ||
| (يشمل) | ||||
| 264-7032 | [1] | مانع تسرب موصل | ||
| 231-2295 | [1] | مجموعة قابس موصل (8 سنون) | ||
| 264-7033 | [1] | مانع تسرب موصل | ||
| 243-4505 | [7] | مجموعة مستقبل موصل (2 سنون) | ||
| 243-4506 | [2] | مجموعة مستقبل موصل (3 سنون) | ||
| 243-4508 | [2] | مجموعة مستقبل موصل (6 سنون) | ||
| 243-4509 | [1] | مجموعة مستقبل موصل (8 سنون) | ||
| 243-4510 | [2] | مجموعة مستقبل موصل (12 سن) | ||
| 38 | 132-5789 | [8] | مشبك (سلم) | |
| 39 | 4K-8864 | [2] | مشبك (حلقة) | |
| 40 | 4P-7428 C | [2] | مشبك (سلم) | |
| 41 | 5I-8748 C | [1] | فاصل (11X18X5-مم سمك) | |
| 42 | 5C-7261 M | [1] | صمولة (M8X1.25-ملولب) | |
| 43 | 5C-7883 M | [4] | برغي رأس مقبس (M6X1X16-مم) | |
| 44 | 5P-4116 C | [2] | وردة صلبة (8.8X20.5X2-مم سمك) | |
| 45 | 5P-8439 | [1] | حلقة مطاطية | |
| 46 | 6K-8178 | [6] | مشبك (حلقة) | |
| 47 | 7X-2548 M | [1] | برغي (M12X1.75X16-مم) | |
| 48 | 7X-2621 CM | [5] | برغي (M10X1.5X12-مم) | |
| 49 | 350-8388 C | [1] | فاصل (11X25X65-مم سمك) | |
| 50 | 8M-2770 | [1] | مشبك (حلقة) | |
| 51 | 8T-4121 | [62] | وردة صلبة (11X21X2.5-مم سمك) | |
| 52 | 8T-4133 M | [1] | صمولة (M10X1.5-ملولب) | |
| 53 | 8T-4136 CM | [11] | برغي (M10X1.5X25-مم) | |
| 54 | 8T-4137 M | [20] | برغي (M10X1.5X20-مم) | |
| 55 | 8T-4172 M | [1] | برغي (M10X1.5X80-مم) | |
| 56 | 306-8803 C | [1] | مجموعة دعامة | |
| 57 | 8T-4182 M | [1] | برغي (M10X1.5X45-مم) | |
| 58 | 8T-4185 M | [1] | برغي (M10X1.5X50-مم) | |
| 59 | 8T-4186 M | [1] | برغي (M10X1.5X40-مم) | |
| 60 | 8T-4191 M | [9] | برغي (M10X1.5X16-مم) | |
| 61 | 8T-4195 M | [4] | برغي (M10X1.5X30-مم) | |
| 62 | 8T-4196 M | [7] | برغي (M10X1.5X35-مم) | |
| 63 | 8T-4199 M | [1] | برغي (M8X1.25X12-مم) | |
| 64 | 8T-4223 | [1] | وردة صلبة (13.5X25.5X3-مم سمك) | |
| 65 | 8T-4226 | [1] | وردة مطلية (10.5X45X3-مم سمك) | |
| 66 | 8T-5005 M | [1] | برغي (M10X1.5X70-مم) | |
| 67 | 8T-6466 M | [1] | برغي (M10X1.5X60-مم) | |
| 68 | 9X-8256 | [4] | وردة (6.6X12X2-مم سمك) | |
| 69 | 204-1673 | [1] | شريط كابل | |
| C | تغيير من النوع السابق | |||
| E | اطلب بالسنتيمتر | |||
| M | قطعة مترية |
تم تصميم مجموعات الأسلاك لتزويد إلكترونيات وأنظمة الآلات بالطاقة بشكل موثوق في ظروف التشغيل الصعبة. تسمح مجموعات الأسلاك البديلة الأصلية (OEM) بالصيانة الميدانية السهلة للآلات باستخدام أسلاك مصممة لتلبية متطلبات الآلة الدقيقة.
السمات:
• بديل مباشر للمصنع الأصلي (OEM)
• مقاوم للحرارة
• تسخير وحدة التحكم الإلكترونية (ECM)
التطبيقات:
تُستخدم مجموعة أسلاك التحكم لنقل الإشارات والطاقة الكهربائية من وحدة التحكم الإلكترونية إلى المستشعرات في المحركات.
