تفاصيل المنتج:
شروط الدفع والشحن:
|
رقم تحمل: | NJ2305 | بحجم: | 25 × 62 × 24 ملم |
---|---|---|---|
قطر تتحمل: | 25 (مم) | القطر الخارجي: | 62 (مم) |
عرض: | 24 (مم) | وزن: | 0.35 كجم |

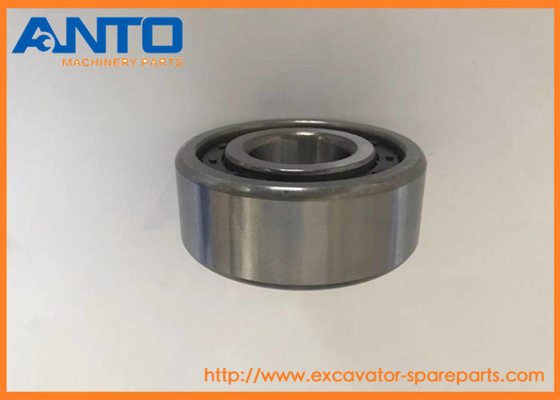

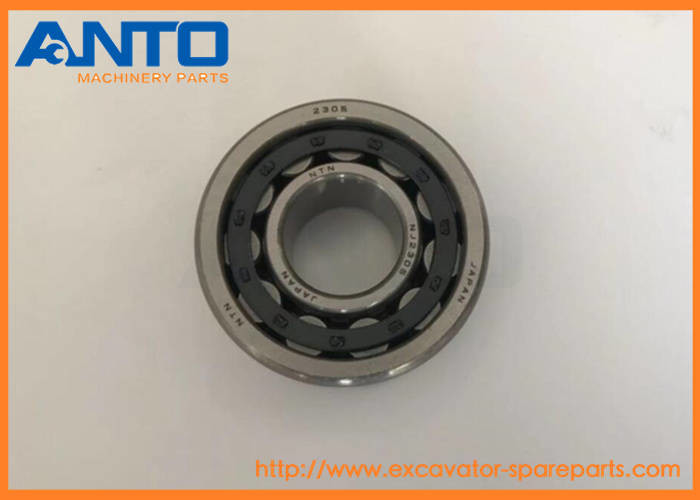

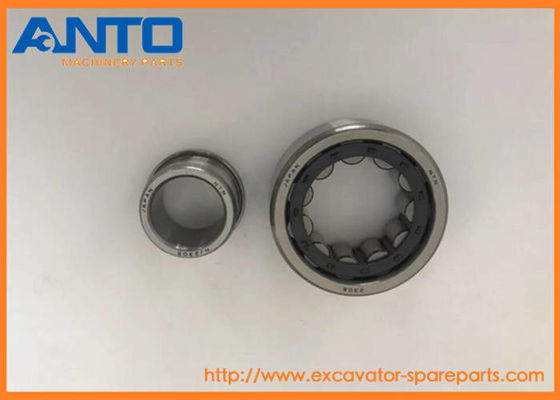

محامل أسطوانية NJ2305-E-TVP2 |
رقم المحمل: NJ2305-E-TVP2 |
الحجم (مم): 25x62x24.5 سم |
قطر التجويف (مم): 25 |
القطر الخارجي (مم): 62 |
العرض (مم): 24 |
د - 25 مم |
د - 62 ملم |
ب - 24 ملم |
D1 - 50.7 مم |
دا ماكس - 55 ملم |
d1 - 38.1 مم |
دا ماكس - 33 ملم |
دا مين - 32 مم |
العاصمة دقيقة - 40 مم |
F - 34 ملم |
r1 دقيقة - 1.1 ملم |
ra كحد أقصى - 1 مم |
rmin - 1،1 ملم |
ق - 1.9 مم / مرفق إزاحة محورية من الوضع المركزي |
م - 0.356 كجم / الوزن |
Cr - 67000 N / تصنيف الحمل الديناميكي (شعاعي) |
C0r - 56000 نيوتن / تصنيف الحمل الثابت (شعاعي) |
نانوغرام - 14400 1 / دقيقة / السرعة المحددة |
nB - 8400 1 / دقيقة / السرعة المرجعية |
Cur - 9200 شمالاً |
تنقسم محامل البكرات الأسطوانية إلى ثلاث فئات: محامل بكرات أسطوانية أحادية الصف ، ومحامل بكرات أسطوانية مزدوجة الصف ، ومحامل بكرات أسطوانية بأربعة صفوف.
صف واحد محامل أسطوانية
تحتوي محامل نوع NU على أضلاع على جانبي الحلقة الخارجية ولا توجد أضلاع على الحلقة الداخلية.المحمل من النوع N له أضلاع على جانبي الحلقة الداخلية ولا توجد أضلاع على الحلقة الخارجية.لذلك ، في نطاق معين ، يُسمح للعمود المرفقي بإجراء إزاحة محورية ثنائية الاتجاه بالنسبة إلى مبيت المحمل ، أي يمكنه تحمل تغيير طول العمود المرفقي الناتج عن التمدد الحراري.لذلك ، فهي مناسبة للمحامل غير المحددة.
محامل أسطوانية من نوع NJ لها أضلاع على جانبي الحلقة الخارجية وأضلاع على جانب واحد من الحلقة الداخلية.محامل أسطوانية NF لها أضلاع على جانبي الحلقة الداخلية وأضلاع على جانب واحد من الحلقة الخارجية.وبالتالي ، يمكن توفير التموضع المحوري في اتجاه واحد للعمود المرفقي.
تحتوي محامل الأسطوانة الأسطوانية NUP على أضلاع على جانبي الحلقة الخارجية ، وأضلاع على جانب واحد من الحلقة الداخلية ، وأضلاع متحركة على الجانب الآخر.لذلك ، يمكن وضع المحمل بشكل ثنائي على العمود.
كما أنها تنتج محامل بكرات أسطوانية ذات صف واحد عالية الدقة مع حلقة داخلية مدببة 1:12 لمغازل أدوات الماكينة.
صف مزدوج محامل أسطوانية
محامل الأسطوانة الأسطوانية ذات الصف المزدوج هي جميع محامل درجة الدقة لمغازل أداة الماكينة ، ويمكن أيضًا استخدامها في آلات دقيقة أخرى.نوع NN له أضلاع على الحلقة الداخلية ولا توجد أضلاع على الحلقة الخارجية.يحتوي نوع NNU على أضلاع على الحلقة الخارجية ولا توجد أضلاع على الحلقة الداخلية.من أجل تسهيل قيام المستخدم بتركيب جهاز التشحيم ، فإن الحلقة الخارجية بها أخاديد زيتية وفتحات زيت كالهيكل الرئيسي (رمز اللاحقة نوع W33) ، ويمكن أن توفر المنتجات شكلين هيكليين للفتحة الأسطوانية والفتحة المخروطية وفقًا لاحتياجات المستخدم .
يمكننا إنتاج العديد من الفئات وأكثر من 6000 مواصفات للمنتجات الحاملة عالية الجودة لمختلف الأغراض والأداء ، والتي تباع بشكل جيد في مختلف المقاطعات والبلديات والمناطق ذاتية الحكم وأكثر من 50 دولة ومنطقة في العالم.فازت العديد من المنتجات الحاملة بالميداليات الفضية الوطنية والمحامل عالية الجودة الإقليمية والبلدية.
1. وفقًا لمجال التطبيق ، تنقسم المحامل إلى: محامل السيارات ، محامل الآلات الزراعية ، محامل أداة الآلة ، محامل المحرك ، محامل المروحة ، محامل آلات النسيج ، محامل آلات التعدين ، محامل آلات الورق ، محامل الآلات الكيميائية ، محامل مصنع الأسمنت الصيانة ، محامل محطة الطاقة ، إلخ.
2. وفقًا لنوع المحمل ، يتم تقسيمها إلى: محمل كروي ذو أخدود عميق ، محمل كروي ذاتي المحاذاة ، محمل كروي ملامس زاوي ، محمل أسطواني أسطواني ، محمل أسطواني مدبب ، محمل كروي مع مقعد ، محمل كروي الدفع ، محاذاة ذاتية محامل أسطوانية ، محامل دحرجة مجمعة مثل محامل كروية ملامسة زاويًا ومحامل أسطوانية كروية.
3. وفقًا لخصائص الاستخدام: محامل الفولاذ المقاوم للصدأ ، محامل درجات الحرارة العالية ، محامل درجات الحرارة المنخفضة ، محامل مقاومة للتآكل ، محامل عالية السرعة ، محامل عازلة ، محامل صامتة ، محامل ألياف كيميائية ، محامل فراغ ، محامل معدات اللياقة البدنية ، ذاتية محامل التشحيم والمحامل المضادة للمغناطيسية والمحامل المضادة للكبريت.
نحن نخزن معظم نماذج المحامل الشائعة ، ويمكن ترتيب التسليم في وقت قصير لطلبك العاجل.
يمكننا ترتيب التسليم عن طريق البريد السريع ، على سبيل المثال DHL ، FEDEX ، TNT ، UPS ، EMS ، ShunFeng.أو عن طريق الشحن الجوي إلى المطار المحلي.لأي قدر كبير من طلبات التحمل ، يمكننا ترتيب التسليم عن طريق البحر / القارب.
